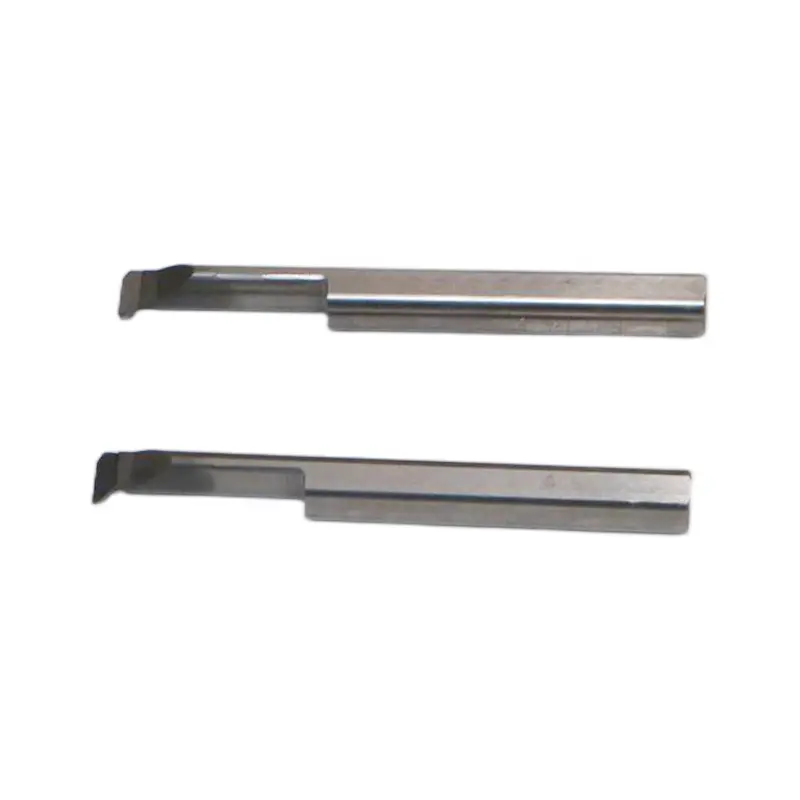

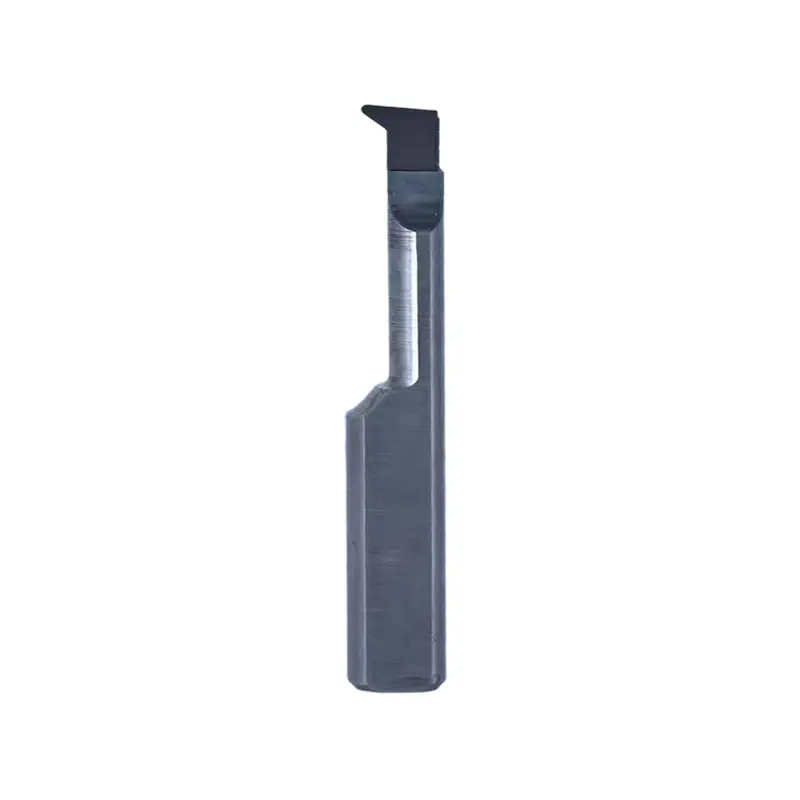

PCD pienten reikien poraustyökalu

Wangdefu Durable PCD pienireikäinen poraustyökalu on erittäin tarkka, halkaisijaltaan pieni reiän työstötyökalu, joka on valmistettu monikiteisestä timanttimateriaalista (PCD) ja sopii erityisen hyvin kovien ja vaikeasti työstettävien materiaalien tarkkuusreikien työstöön.

Mitä tämä tuote tekee?

1. Tarkkuusreiän työstö, halkaisija voi olla niinkin pieni kuin 0,5 mm

2. Korkean kovuuden materiaalin käsittelyvakaus, sopii alumiiniseokselle, kuparille, komposiittimateriaaleille jne.

3. Nopea leikkaus vähentää tuotantosyklin aikaa

4.Vähennä tärinän ja muodonmuutosten riskiä ja varmista aukon yhtenäisyys

5.Sopii massatuotantoon ja prototyyppien kehittämiseen

Mitä hyötyä tuotteesta on?

1. Superhard PCD kärjet + vahva matriisi, erinomainen käyttöikä ja jäykkyys

Terämateriaali on valmistettu korkealaatuisesta PCD:stä (timantin raekoko 1 - 3 μm), jonka kovuus on yli HV10000 ja kulutuskestävyys 10 - 50 kertaa kovametallin. Käsiteltäessä kulutusta kestäviä materiaaleja, kuten korkeapiipitoista alumiiniseosta, käyttöikää voidaan pidentää yli 30 kertaa.

Työkalun runko on valmistettu erittäin hienorakeisesta sementoidusta kovametallista tai 42CrMo seosteräksestä. Tyhjiölämpökäsittelyn + typpikäsittelyn jälkeen työkalun varren vähimmäishalkaisija voi olla φ3 mm ja syvyys-halkaisijasuhde (L/D) voi olla 5:1 - 15:1. Syvän reiän työstö ilman tärinätyökalun muodonmuutoksia, ohjausnauhan suoruus ≤0,001 mm.

Tämä laadukas PCD pienten reikien poraustyökalu tekee syväreikien työstyksestä vakaampaa, erityisesti tarkkoihin mikroreikäprojekteihin.

2. Tarkka reuna + optimoitu geometria, tarkka leikkaus ilman purseita

Pääleikkaussärmä käyttää mikroreunahiontaprosessia, leikkuuterän terävyys on 0,01 mm, kallistuskulma on +5°-+15°, sopii erityisesti ei-rautametallien käsittelyyn, mikä estää tehokkaasti lastujen kertymistä.

Innovatiivinen "kiinteä kärki + kaksinkertainen ohjaustanko" -rakenne, terälevyn halkaisijan tarkkuus ≤ 0,003 mm, ulostulo ≤ 0,002 mm, reiän pyöreyden poikkeama < 0,005 mm, koaksiaalisuus säädetty 0,012 mm:n sisällä.

Kapeaurainen lastunpoistokanava sopii pieneen reikätilaan, lastun murtuminen on lyhyt eikä tukkeutunut, ja koneistuksen vakaus paranee.

3. Tehokas jäähdytys + alhaiset kitkaominaisuudet, sujuva käsittely

Tukee sisäisen jäähdytyksen/ulkoisen jäähdytyksen kaksoisjäähdytystilaa, sisäisen jäähdytysreiän vähimmäishalkaisija φ0,8 mm, korkeapaineinen jäähdytysnesteen suora leikkausreuna, nopea lämmönpoisto ja huuhtelulastut.

PCD-materiaalin luonnollinen alhainen kitkakerroin (0,05 - 0,1), kiillotetulla reunakäsittelyllä koneistetun pinnan karheus voi olla niinkin alhainen kuin Ra0,2 - 0,8 μm, jotta saavutetaan "tylsaus hionnan sijaan" ilman toissijaista kiillotusta.

PCD-pienen reiän poraustyökalun pienikitkainen rakenne parantaa huomattavasti mikroreikien työstötehoa ja vähentää työkalun kulumista.

Tuotteen perustiedot

Sovellusskenaariot

3C-elektroniikkakenttä: matkapuhelimen rungon mikro-asennusreikä (φ2,0mm), pinnan karheus Ra0,4μm, yhden työkalun käyttöikä 5000 reikää, 20 kertaa suurempi kuin kovametallityökalut.

Autojen valmistuskenttä: Uusimman PCD-pienreiän poraustyökalun avulla koneistetaan moottorin suuttimen mikroreiät (φ1,8 mm, syvyys-halkaisijasuhde 12:1) sisäisellä jäähdytysrakenteella. Aukon toleranssi pysyy ±0,005 mm:ssä, mikä parantaa polttoaineen ruiskutustarkkuutta 15 % ja täyttää täysin kansalliset VI-päästöstandardit.

Ilmailu- ja avaruusala: ilmailutekniikan alumiiniseoksesta valmistettu kuoren porrasreikä (φ3,5 mm), koaksiaalisuus 0,01 mm, sopii nopeisiin leikkausolosuhteisiin, käsittelyteho on 40% korkeampi kuin perinteisillä työkaluilla.

Tarkkuusinstrumenttikenttä: mikrolaakerikotelon sisäreikä (φ1,5 mm), reiän pyöreys 0,003 mm, pinnan viimeistely Ra0,2 μm, ei tarvetta myöhempään hiontaan, erinomainen erän sakeus.

Suositellut leikkausparametrit

Huomautus: Umpireiän työstyksessä on suositeltavaa jättää 0,5–1 mm lastunpoistoon. Käytä mikroreikissä (φ < 2 mm) erittäin jäykkää konetta välttääksesi tärinän, joka vaikuttaa tarkkuuteen. Tietyt parametrit voidaan hienosäätää koneen suorituskyvyn ja työkappaleen rakenteen mukaan.

Myynnin jälkeinen palvelu

Tarjoa työkalun valinta ja koneistusparametrien optimointi.

Asennus- ja käyttöopastus (teksti tai video).

Tekninen tuki etänä tai paikan päällä.

Seuraa säännöllisesti työkalujen käyttöä ja tarjoa optimointiratkaisuja.

Pakkaus ja toimitus

Jokaiselle työkalulle oma suojapakkaus.

Vientistandardi ja räätälöity pakkaustuki.

Vakaa globaali logistiikka; viedään usein Eurooppaan, Amerikkaan ja Kaakkois-Aasiaan.

Nopea toimitus massatuotantoon.
