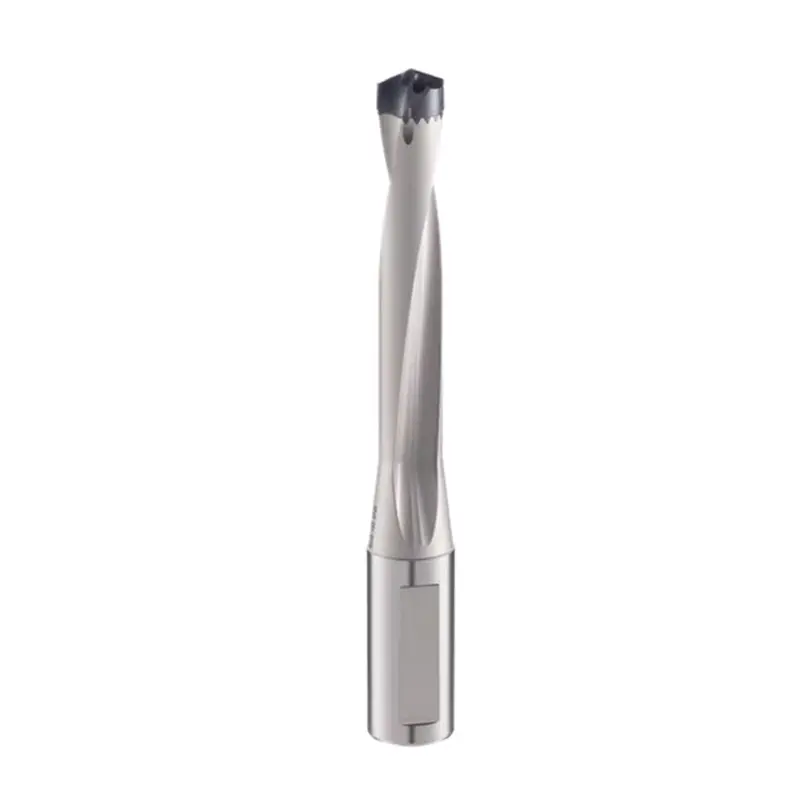

Indeksoitava tasapäinen porakone

Mikä on indeksoitava tasapäinen pora?

Indexable Flathead Drill on vaihdettavalla sisäkkeellä varustettu tasapääpora, joka on suunniteltu erilaisten materiaalien erittäin tarkkaan poraukseen. Sen vaihdettavat terät vähentävät työkalujen kulumista ja parantavat koneistustehokkuutta, joten se sopii erityisen hyvin monimutkaisiin osiin ja vaativiin projekteihin. Se voi työstää tarkasti metallien, muovien ja komposiittien reikiä säilyttäen samalla erittäin korkean mittavakauden.

Tärkeimmät ominaisuudet

Tehokas poraus: Soveltuu keskikoville ja koville materiaaleille.

Vaihdettava terärakenne: Vähentää vaihtokustannuksia ja pidentää työkalun käyttöikää.

Tarkkuusasemointi: Varmistaa reiän halkaisijan tarkkuuden ja reiän seinän viimeistelyn.

Monipuolinen soveltuvuus: Soveltuu jyrsintään, poraukseen, kierteiden esityöstöön ja muihin.

Käyttämällä Wangdefu Indexable Flathead Drill -poraamme asiakkaat voivat parantaa merkittävästi tuottavuuttaan, vähentää seisokkeja ja varmistaa korkean tarkkuuden ja johdonmukaisuuden jokaisessa reiässä.

Tekniset ydinedut

Indeksoitavat lisäosat + jäykkä työkalurunko: kustannustehokas tarkkuus, johon voit luottaa

Wangdefu suunnittelee käännettävän tasapäisen poramme yhdistämään taloudellisuuden huippuluokan jäykkyyteen. Käyttämällä 4-kulmaisia ​​kääntöteriä työkalumme mahdollistavat sekä reuna- että keskileikkuureunojen jakamisen saman terän – leikkaustyökalun kustannukset yli 40 % suorituskyvystä tinkimättä. Terämme ovat korkealuokkaisia ​​kovametalli- tai CBN-materiaaleja, joissa on edistyksellinen TiAlN/MEGACOAT NANO -pinnoite (kovuus 35 GPa, hapettumisenkestävyys jopa 1150 °C), jotka tarjoavat jopa 2 kertaa paremman kulutuskestävyyden kuin perinteiset terät.

Työkalun rungot on valmistettu erittäin lujasta seosteräksestä tai kiinteästä sintratusta kovametallista, ja ne tarjoavat 2,5 kertaa jäykemmät kuin perinteiset terästyökalut. Tämä tarkoittaa, että jopa syvän halkaisijan suhteilla (L/D), jotka soveltuvat 2D–3D-spesifikaatioihin, joissa on pitkät ylitykset, saat minimaalisen taipuman ja tärinän – täydellinen tasaiseen ja tarkkaan koneistukseen.

Tasainen geometria + optimoitu leikkaus täydellisiin tuloksiin

Litteäpäätygeometriamme on suunniteltu 180°:n leikkuuterällä ja erikoiskaarihionnalla, jotta varmistetaan täysin tasaiset reikien pohjat, joiden poikkeama on alle 0,01 mm. Terävässä kärjessä on positiivinen kallistuskulma, mikä vähentää leikkausvastusta 30 % ja minimoi purseet (≤0,037 mm).

Innovatiivisen lastunmurtajasuunnittelumme ansiosta lastut ovat lyhyitä ja helppoja poistaa – jopa sokeasta tai puoliläpiviennistä. Tämä tarkoittaa vähemmän seisokkeja, sujuvampaa toimintaa ja parempaa tuottavuutta tuotantolinjallesi.

Monitoiminen integrointi: Yksinkertaista työnkulkuasi

Ymmärrämme, että tehokkuudella on väliä. Wangdefu kääntöterä + jäykkä työkalurunkoratkaisut eivät vaadi esiporausta. Yhden työkalun kahvat:

Kaltevat pinnat

Sylinterimäiset pinnat

Leikkaavat reiät, mukaan lukien 3° vetopinnat

Indexable Flathead Drill tukee myös porausta, upottamista ja sisäistä päätypinnan viimeistelyä, mikä vähentää perinteiset kuusivaiheiset prosessit kolmeen. Tämä integrointi voi lyhentää leikkausjaksoaikoja jopa 50 %, mikä säästää sekä aikaa että kustannuksia. Työkalumme ovat täysin yhteensopivia vaakasuuntaisten työstökeskusten, automaattisten sorvien ja vakiopidikkeiden, kuten BT/HSK, kanssa.

Tarkkuus ja vakaus erätuotannossa

Jokainen jäykkä työkalurunko on yhdistetty kiilatyyppiseen teränkiinnitysjärjestelmään, jossa on epäkeskinen tapin säätö, mikä varmistaa leikkuureunan juoksun ≤0,01 mm. Halkaisijan toleranssi pysyy vakaana ±0,03 mm:n sisällä, kun taas epätasainen nousu ja matalavastus kärki vähentävät tärinää.

Tulos? Poikkeuksellinen pintakäsittely (Ra1,6–3,2 μm) ja halkaisijapoikkeama <0,02 mm jopa 500 reiän jälkeen. Tämä tarkkuustaso varmistaa tasaisen erätuotannon – ihanteellinen auto-, ilmailu-, elektroniikka- ja muottien valmistukseen.

Miksi valita Wangdefu?

Kiinalaisena valmistajana, toimittajana ja tarkkuus-CNC-työkaluihin erikoistuneena tehtaana Wangdefu tuo yli vuosikymmenen asiantuntemusta jokaiseen tuotteeseen. Indexable Flathead poraamme tukevat:

Todistetut korkeakovuusseokset ja PCD/CBN-tekniikka

Räätälöidyt ratkaisut syväreikään, mikroreikään tai monimutkaisiin geometrioihin

Täysi tuotantotuki suunnittelusta prototyyppien valmistukseen erätoimitukseen

Nopea vastaus ja tekninen konsultointi omistautuneilta projektipäälliköiltämme

Kun valitset Wangdefun, et vain osta käännettävää tasapäistä poraa, vaan saat kumppanin tarkkuuden, tehokkuuden ja luotettavuuden takaamiseksi nykyaikaisessa CNC-koneistuksessa.

Tuotteen ydinparametrit

Wangdefu-käännettävän tasapääporan tyypilliset sovellukset

Wangdefussa käännettävät tasapäiset poraratkaisumme on suunniteltu erittäin tarkkuutta, vakautta ja tehokkuutta varten useilla toimialoilla. Tässä on joitain tyypillisiä sovelluksia, joissa työkalumme loistavat:

Autojen valmistus

Tehtävissä, kuten voimansiirtokotelon pulttien upottaminen (M10–M27), φ20 mm:n kääntöpäällinen poramme tarjoaa poikkeuksellisen suorituskyvyn. Leikkausnopeudella 150 m/min ja syöttönopeudella 0,1 mm/kierros yhdellä työkalulla voidaan työstää jopa 3520 reikää. Verrattuna perinteisiin vaihdettaviin porakoneisiin, ratkaisumme parantaa tehokkuutta 50 % säilyttäen samalla tasaisen reiän laadun ja jäysteetön pinnan.

Muottiteollisuus

Kun työstetään SKD11-muottiteräksisiä kaltevia pultinreikiä 3° vedolla, työkalumme integroivat porauksen ja upotuksen yhdessä vaiheessa. Tarkka litteän pään geometria varmistaa purseeton tasaisen reiän pohjan, eliminoi täysin jälkihiontatarpeen ja parantaa työnkulun tehokkuutta.

Koneet Laitteet

Suuret rakenteelliset rivan puoliläpireiät vaativat usein työkaluja, joilla on erinomainen jäykkyys. Käännettävissä olevalla tasapäisellä porallamme on vankka työkalurunko, joka kestää pitkiä ulkonemia, yhdistettynä optimoituun lastunmurtajaan, joka estää tukkeutumisen. Tämä mahdollistaa koneistuksen tehokkuuden lisääntymisen jopa 60 % perinteisiin menetelmiin verrattuna säilyttäen samalla tiukat toleranssit ja minimaalisen työkalun kulumisen.

Ilmailu

Alumiiniseoskotelon sisäpuolisessa päätypinnan viimeistelyssä litteän pään geometria varmistaa täydellisen tasaisuuden. Yhdessä matalakitkaisen pinnoitteemme kanssa työkalut minimoivat työkappaleen vauriot ja saavuttavat erinomaisen pinnan Ra1,6 μm asti, mikä täyttää ilmailualan korkeat tarkkuusstandardit.

Suositellut leikkausparametrit

Huomautus: Jätä 1–2 mm lastuvaraa sokeaa reikää varten; kalteville pinnoille suositeltu askelsyöttö; kärkivahvistetut terät, joita suositellaan keskeytettyihin leikkauksiin.
