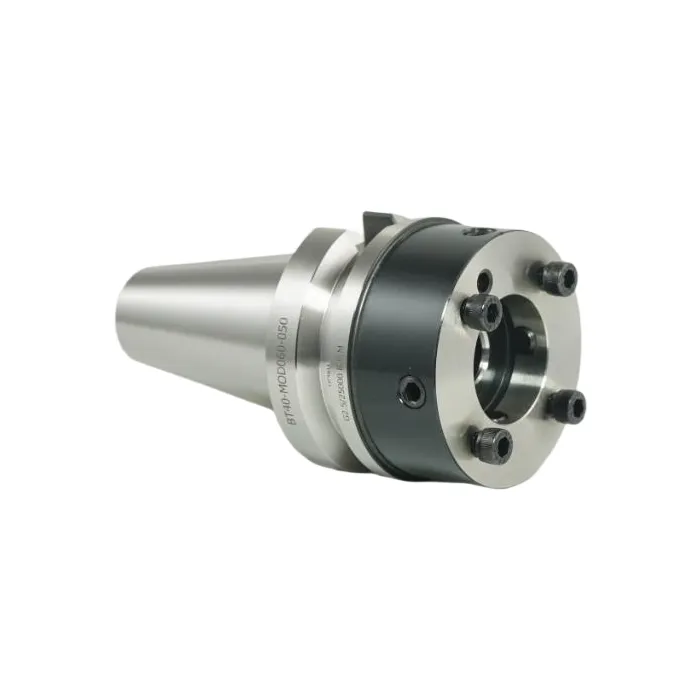

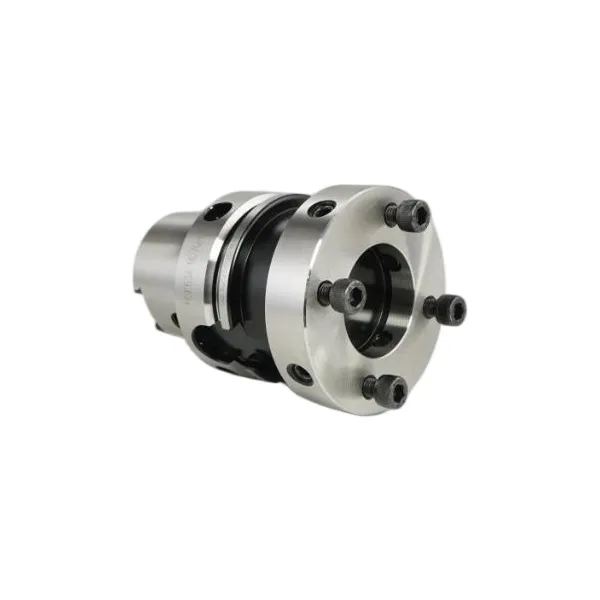

Runout Säädettävä laippasovitin

Mikä on Runout säädettävä laippasovitin?

Laadukas Runout Adjustable Flange Adapter on suunniteltu erittäin tarkkaan jyrsintään, poraukseen ja kalvaukseen. Toisin kuin perinteisissä työkalunpitimissä, siinä on sisäänrakennettu mikrosäätömekanismi, joka mahdollistaa säteittäisen halkaisijan säädön jopa 0,001 mm:n tarkkuudella ja toistettavuuden ≤0,002 mm. Laipan pinnan ja karan kartiomainen kaksoiskontaktirakenne tarjoaa poikkeuksellisen jäykkyyden ja työstön vakauden myös raskaassa lastuamisessa tai pitkissä ylitysolosuhteissa. Tämä edistyksellinen tarkkuustyökalu on ihanteellinen ilmailu-, tarkkuusmuottien, 3C-elektroniikan ja lääketieteellisten laitteiden valmistukseen.

Keskeiset edut

1. Mikronitason säätö – vaivaton virheen kompensointi

Epäkeskisellä säätörenkaalla ja tarkkuussäätöruuvilla varustettujen käyttäjät voivat säätää kiristyshalkaisijaa 0,001 mm:n tarkkuudella.

Säätöalue: 0,05-0,15 mm.

Kompensoi työkalun kulumista, karan kulumista ja koneistusvirheitä pitäen työkappaleen toleranssit ±0,002 mm:n sisällä.

Säätö voidaan tehdä ilman työkalun poistamista, mikä vähentää koeleikkauksia ja romumääriä.

2. Dual-Contact & High Strength Body

Valmistettu 20CrNi2Mo-lujasta seosteräksestä, taottu ja käsitelty tyhjiökarkaisulla + syväkylmäprosessilla, kovuus 60±2HRC, taivutuslujuus ≥1200MPa.

Kaksikosketinrakenne lisää kosketuspinta-alaa 50 % ja parantaa vääntömomentin siirtoa 30 % verrattuna perinteisiin yksikartioihin pidikkeisiin.

Säteittäinen juoksu pysyy ≤ 0,003 mm suurissakin olosuhteissa, mikä varmistaa pinnan laadun ja välttää tärinäjälkiä.

3. Suurinopeuksinen vakaus

Kevyt laipparakenne minimoi keskipakovärähtelyn ja ilmanvastuksen säilyttäen ohutseinäisten tai mikrokomponenttien mittatarkkuuden.

Tekniset tiedot

Tyypilliset sovellusskenaariot

● Ilmailu: turbiinien siivet, moottorin polttokammion tarkkuusreiät; nollarakokiinnitys varmistaa ±0,003 mm toleranssin, korkea jäykkyys estää työkalun tärinää.

● Tarkkuusmuottien valmistus: Optisten linssien muotit, puolijohdepakkausmuotin ontelot; mikrometritason tarkkuus mahdollistaa Ra0,05 μm:n pintakäsittelyn ilman kiillotusta.

● 3C Electronics: Mikroreiät älypuhelimen sirupaikoissa, kameramoduuleissa; vakaa nopea suorituskyky vähentää miniatyyrityökalun rikkoutumista ja saavuttaa 99,9 %:n mittayhdenmukaisuuden.

● Lääketieteelliset laitteet: ortopediset ruuvit, hammasimplantit; Tasainen kiinnitys Runout Adjustable Flange Adapter -sovittimella estää muodonmuutoksia ja täyttää ISO-standardit implanttien turvallisuudesta.

Laadunvarmistus ja sertifiointi

Valmistettu Wangdefun tehtaallamme Ningbossa Kiinassa, ja sen jokaisessa vaiheessa on tiukka laadunvalvontatarkastus.

Varustettu edistyneillä mittauslaitteilla: Jinke viisiakseliset työstökeskukset, Vollmer-langanleikkauskoneet, Zoller-työkalun asettimet ja Zeiss CMM:t.

Täysin kansainvälisten koneistus- ja turvallisuusstandardien mukainen, mikä takaa vakaan, toistettavan suorituskyvyn arvokkaille komponenteille.

Miksi valita Wangdefu?

Yli vuosikymmenen kokemus CNC-työkaluista ja prototyypeistä.

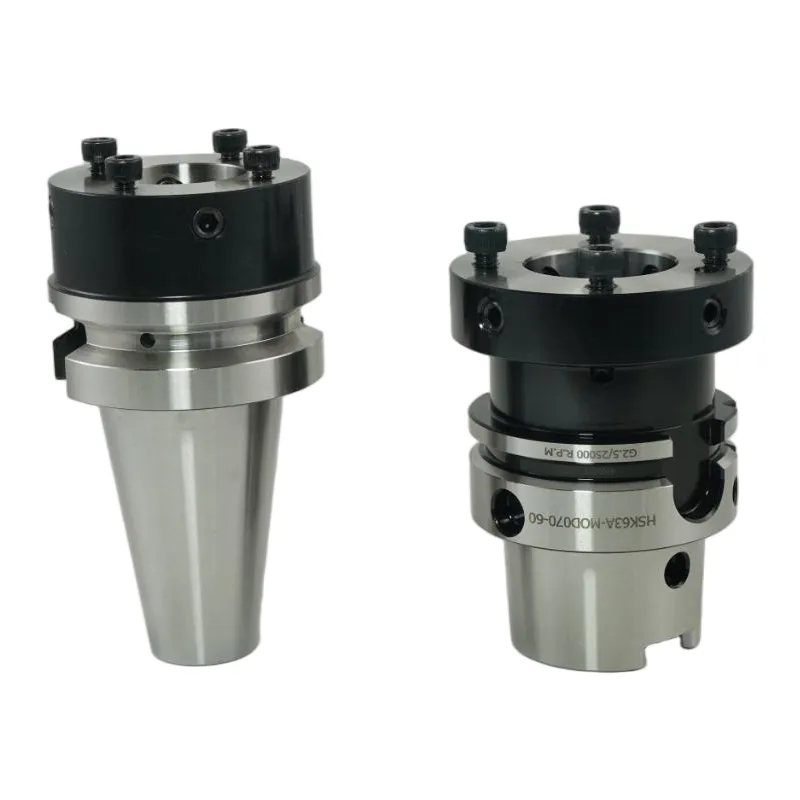

Mukautettavat ratkaisut BT/HSK-karoihin, materiaaleihin ja leikkuutyökalutyyppeihin.

Korkean kovuuden metalliseokset takaavat työkalun pitkän käyttöiän ja vähentävät kulumista.

Lyhyet toimitusajat prototyypin toimituksella jopa 24 tuntia.

Ammattitaitoinen tiimi ja patentoitu tekniikka antavat asiakkaille luottamusta ja luotettavuutta.

Jälkimyynti ja huolto

Selkeät asennus- ja säätöoppaat, mukaan lukien opetusvideot.

Omistettu projektipäällikkö edistymisen seurantaan ja laadunvalvontaan.

Näytetuki, testaus ja laadunvarmistus vakiotakuulla.

Helposti seurattavat huoltotoimenpiteet pidentävät työkalun käyttöikää ja tarkkuutta.

Pakkaus & Toimitus

Turvallinen tärinää estävä pakkaus, joka on suunniteltu pitkän matkan kuljetuksiin.

Useita sovittimia voidaan kuljettaa yhdessä turvallisesti.

Toimitusvaihtoehdot Kiinan tehtaalta maailmanlaajuisiin kohteisiin täydellä seurannalla.

FAQ

K: Voinko säätää sovitinta irrottamatta työkalua? V: Kyllä, mikrometrin säätörengas mahdollistaa halkaisijan säätämisen lennossa.

K: Mitä materiaaleja tuetaan? V: Teräs, ruostumaton teräs, titaani, korkealämpötilaiset seokset, alumiini ja komposiitit.

K: Mikä on toleranssin parannus verrattuna vakiopitimiin? V: Jopa ±0,002 mm:n toistettavuus, mikä vähentää romu- ja koeleikkauksia.

K: Voinko tilata mukautettuja pituuksia tai kiinnityshalkaisijoita? V: Ehdottomasti tarjoamme räätälöityjä, säädettäviä laippasovittimia CNC-työstötarpeidesi mukaan.
