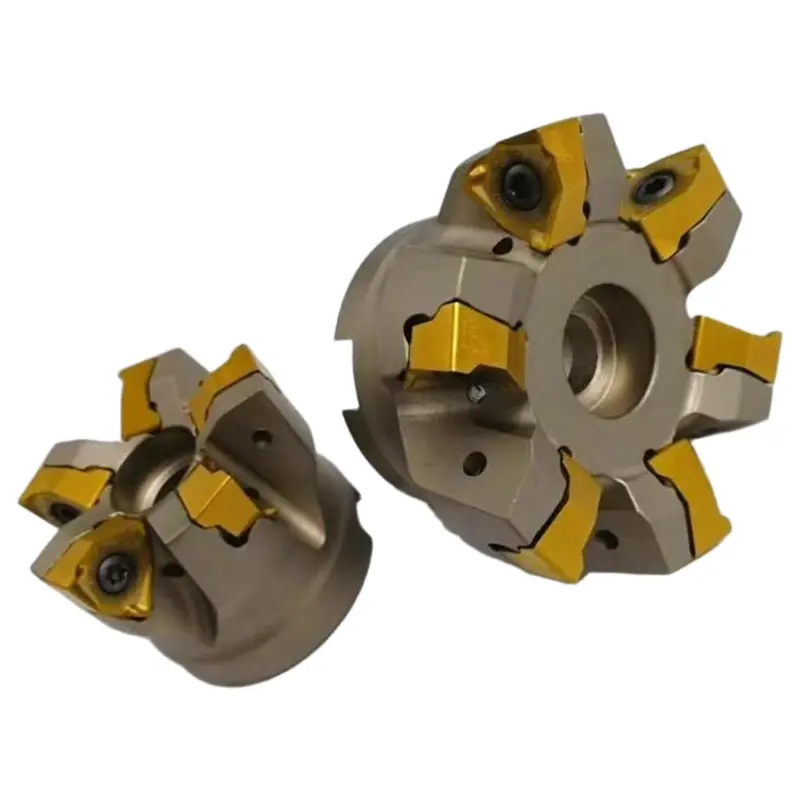

Suorakulmainen tasojyrsin

Wangdefun kestävät suorakulmaiset tasojyrsimet ovat ammattimaisia ​​työkaluja työkappaleen päätypinnalle, tasotyöstöön ja tarkkuusleikkaukseen. Luotettavana kiinalaisena valmistajana ja toimittajana, jolla on tehdastason tuotanto, yhdistämme vuosien työstökokemuksen CNC-teknologiaan tuottaaksemme vakaat, tehokkaat ja volyymiratkaisut.

Ydinteknologian edut

90° tarkkuussuunnittelu + vahvistettu rakenne jäykkyyden ja tarkkuuden takaamiseksi

Wangdefu suorakulmaisissa päätyjyrsimissä on tiukasti säädetyt 90° pääkulmat, mikä varmistaa olakkeen kohtisuoran ≤30 μm ja tasaisuuden ≤0,008 mm terävien suorakulmaisten ääriviivojen saavuttamiseksi. Työkalun runko on valmistettu erittäin lujasta seosteräksestä, täysin taottu ja lämpökäsitelty, ja siinä on lohenpyrstötyylinen lukitus tarkkaan sijoitteluun ja leveisiin kiinnityspintoihin. Tämä parantaa merkittävästi jäykkyyttä ja estää työkalun taipumisen syvien leikkausten aikana.

Monihuilurakenne + optimoitu geometria tasaiseen leikkaamiseen

Suorakulmaisia ​​tasojyrsimiä on saatavana 2-6 leikkuureunalla (2-3 rouhintaan lastunpoistotehokkuuden parantamiseksi; 4-6 viimeistelyyn pinnan laadun parantamiseksi). Yhdistämällä 30°-45° helix-kulman ja kaksinkertaisen positiivisen kallistuskulman leikkausvastus pienenee 30 %, mikä minimoi energiankulutuksen ja tärinän jopa pitkissä ylitysolosuhteissa. Neliömäisissä kaksipuolisissa teriissä on 8 leikkuureunaa, ja viimeistelyreuna saavuttaa peilin tasaisen pinnan karheuden Ra≤1,6μm.

Ensiluokkainen alusta + ammattimaiset pinnoitteet pidentävät käyttöikää

Sisäosat on valmistettu erittäin hienoista kovametalli- tai HSS-substraateista, joissa on kovametalli kovuutta ja kulutuskestävyyttä varten, sopii teräkselle ja valuraudalle ja HSS-materiaali sitkeyden ja kustannustehokkuuden parantamiseksi. Pinnoitteina ovat TiAlN, TiCN tai CVD MT-TiCN+Al2O3, jotka kestävät korkeita lämpötiloja, estävät tarttumista ja työkalun käyttöikää ovat 40 % pidempiä kuin perinteiset tuotteet. Yhteensopiva useiden materiaalien kanssa, mukaan lukien hiiliteräs, ruostumaton teräs, alumiini ja valurauta.

Tehokas sirupoisto + joustava yhteensopivuus

Leveät, syvät kierreurat varmistavat tasaisen lastun virtauksen. Tukee sisäistä/ulkoista jäähdytysnestettä, sisäinen jäähdytys poistaa nopeasti leikkauslämpöä terävien reunojen säilyttämiseksi. Yhteensopiva BT-, HSK-, CAT-karaliitäntöjen kanssa, sopii CNC-jyrsijöille, koneistuskeskuksille ja automatisoiduille tuotantolinjoille. Nopeasti vaihdettava rakenne vähentää asennusaikaa, integroi useita toimintoja yhteen työkaluun ja alentaa kokonaiskäsittelykustannuksia 30 %.

Tuotteen perustiedot

Tyypilliset sovellukset

Autovalmistus: Moottorilohkon puolen anturin kiinnityspinnat, sylinterin tiivistysurat. Laatu Suorakulmainen tasojyrsin mahdollistaa suorakulmaisen jyrsinnän ja tasopinnat yhdellä asennuksella, saavuttaen kohtisuoran ≤0,015 mm, lyhentäen koneistusaikaa 50 % ja pitämällä romumäärän <0,5 %.

Yleiset koneet: Askelpinnat ja suorakulmaiset urat koneen alustoissa, pumpun rungoissa ja venttiilirungoissa. Tasaisuus ≤0,008 mm, toissijaista kiillotusta ei tarvita.

Muotit ja rakenneosat: Suorakulmaiset muodot meistosuulakkeissa, rakenneosat rakennuskoneissa. Säilyttää vakauden keskeytettyjen leikkausten ja syvien leikkausten aikana, materiaalin poistonopeus kasvoi >30%.

Tarkkuuskomponentit: Askelominaisuudet elektroniikkalaitteiden koteloissa, lääketieteellisten laitteiden suorakulmaisissa rakenteissa. Terävät, jäysteettomat reunat, mittatoleranssi ±0,01 mm, soveltuu pienten erien monimuotoiseen tuotantoon.

Suositellut leikkausparametrit

Huomautus: Käytä erittäin jäykkiä kiinnitysjärjestelmiä työkalun taipuman minimoimiseksi. Ohutseinäisten tai syvän ontelon osien kohdalla vähennä syöttöä ja syvyyttä vastaavasti. Säädä parametreja koneen jäykkyyden ja työkappaleen rakenteen perusteella.

Miksi ostaa suorakulmainen tasojyrsin?

1. Korkean tarkkuuden koneistus

Työkalun työstötarkkuus ≤0,001mm, varmista päiden tasaisuus

Erissä käsiteltyjen osien korkea konsistenssi välttäen myöhemmän trimmauksen

2. Tehokas leikkaus

Erityinen hammasgeometrinen muotoilu vähentää leikkausvastusta

Lisää syöttönopeutta 25 - 40 % ja lyhennä työstöjakson aikaa

3. Pitkä työkalun käyttöikä

Korkean kovuuden metalliseosmateriaali tai PCD-terä, korkea kulutuskestävyys

5 - 15 kertaa pidempi käyttöikä kuin tavallisella kovametallilla

4. Korkea vakaus

Kierrehampaat tai halkeamat hampaat vähentävät työkalun tärinää

Soveltuu ohutseinäisille osille ja tarkkuusosien käsittelyyn

5. Mukautettava

Tukee työkalun halkaisijan, hammastyypin, reunan pituuden, kierrekulman, leikkaussyvyyden jne. mukauttamista.

Täytä asiakkaiden vaatimukset eri osille, materiaaleille ja prosesseille

6. Yhden luukun palvelu

Emme tarjoa vain työkaluja, vaan myös teknisiä ohjeita, asennusohjeita, koneistusparametrien optimointia ja huoltopalvelua.

Anna asiakkaiden yhdistää saumattomasti työkalujen valinnasta massatuotantoon
