Kuinka valita CNC-työkalun pidikkeet erilaisiin CNC-työstösovelluksiin

CNC-työkalutelineetniillä on ratkaiseva rooli koneistuksen tarkkuudessa, pinnan viimeistelyssä, työkalun käyttöiässä ja tuotannon kokonaistehokkuudessa. Monet valmistajat kuitenkin aliarvioivat vaikutuksensa ja valitsevat työkalunpitimet pelkästään hinnan tai saatavuuden perusteella. Tässä perusteellisessa oppaassa tutkimme, kuinka valita oikeat CNC-työkalunpitimet erilaisiin koneistussovelluksiin, materiaaleihin, ja tuotantotavoitteet. Tämä artikkeli perustuu todelliseen koneistuskokemukseen ja alan parhaisiin käytäntöihin, ja se auttaa insinöörejä, ostajat ja päättäjät tekevät tietoisia valintoja, jotka parantavat suorituskykyä ja vähentävät pitkän aikavälin kustannuksia.

Sisällysluettelo

• 1. Mitä ovat CNC-työkalutelineet?
• 2. Miksi CNC-työkalutelineet ovat tärkeämpiä kuin luuletkaan
• 3. Tärkeimmät tekijät valittaessa CNC-työkalupitimiä
• 4. Yleiset CNC-työkalunpitimet ja niiden sovellukset
• 5. CNC-työkalun pidikkeen valinta koneistustoiminnolla
• 6. CNC-työkalutelineen materiaalit ja tasapainotusnäkökohdat
• 7. CNC-työkalunpitimien vertailutaulukko
• 8. Vältettävät virheet CNC-työkalunpitimiä valittaessa
• 9. Miksi Precision Manufacturers Trust WDF:ään?
• 10. Usein kysytyt kysymykset (FAQ)

1. Mitä ovat CNC-työkalutelineet?

CNC-työkalunpitimet ovat mekaanisia liitäntöjä, jotka yhdistävät leikkaustyökalut CNC-koneen karoihin. Niiden ensisijainen tehtävä on pitää leikkuutyökalua tukevasti paikallaan säilyttäen samalla samankeskisyys, jäykkyys, ja tasapaino nopean pyörimisen aikana.

Ilman oikein valittuja CNC-työkalunpitimiä, jopa edistyneimmät CNC-koneet ja korkealuokkaiset leikkaustyökalut ei voi tuottaa optimaalisia koneistustuloksia.

2. Miksi CNC-työkalutelineet ovat tärkeämpiä kuin luuletkaan

• Paranna koneistuksen tarkkuutta ja toistettavuutta
• Vähennä työkalun kulumista ja tärinää
• Pidennä leikkuutyökalun käyttöikää
• Paranna pinnan viimeistelyn laatua
• Pienemmät romuhinnat ja korjauskustannukset

Erittäin tarkoissa ympäristöissä CNC-työkalunpitimet määrittävät usein, onko koneistusprosessi vakaa vai ongelmallinen.

3. Tärkeimmät tekijät valittaessa CNC-työkalupitimiä

1. Työstösovellus:Jyrsintä, poraus, kierteitys tai viimeistely
2. Materiaalityyppi:Alumiini, teräs, ruostumaton teräs, titaani tai komposiitit
3. Karan nopeus:Alhainen vääntömomentti vs. vakaus suurella nopeudella
4. Vaadittu toleranssi:Vakio vs erittäin tarkka koneistus
5. Tuotantomäärä:Prototyyppi vs massatuotanto

4. Yleiset CNC-työkalunpitimet ja niiden sovellukset

• ER Collet -työkalutelineet:Yleiskäyttöiset sovellukset
• Hydrauliset työkalutelineet:Erittäin tarkka viimeistely

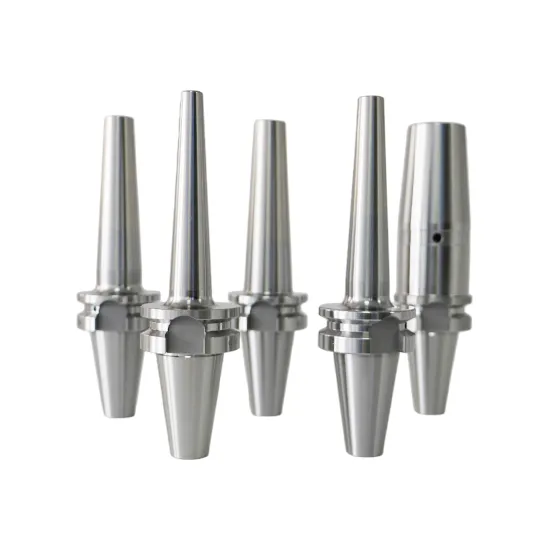

• Shrink Fit -työkalutelineet:Nopea ja jäykkä koneistus
• Sivulukon työkalutelineet:Raskas rouhinta
• Shell Mill -telineet:Tasojyrsintä ja suuret leikkurit

5. CNC-työkalun pidikkeen valinta koneistustoiminnolla

Jyrsintätoiminnot

Karkeajyrsinnässä jäykkyys on etusijalla. Sivulukko- tai kuorimyllypitimiä käytetään yleisesti. Viimeistelytöitä varten hydrauliset tai kutistesovittavat CNC-työkalunpitimet tarjoavat paremman pinnanlaadun.

Poraus ja Kierteitys

ER-holkkipitimet tarjoavat joustavuutta, kun taas erityiset kierrepitimet vähentävät kierrevirheitä ja työkalun katkeamista.

Nopea koneistus

Tasapainoiset kutistuvat CNC-työkalunpitimet minimoivat tärinän ja varmistavat karan turvallisuuden korkeilla kierrosluvuilla.

6. CNC-työkalutelineen materiaalit ja tasapainotusnäkökohdat

Useimmat CNC-työkalunpitimet on valmistettu erittäin lujasta seosteräksestä. Edistyneet suunnittelut keskittyvät:

• Dynaaminen tasapainotus (G2.5 tai parempi)
• Parempi puristusvoima
• Lämpöstabiilisuus

Laadukkaat CNC-työkalunpitimet on tarkasti tasapainotettu karan kulumisen vähentämiseksi ja leikkaustasaisuuden parantamiseksi.

7. CNC-työkalunpitimien vertailutaulukko

8. Vältettävät virheet CNC-työkalunpitimiä valittaessa

• Työkalun pidikkeen tasapainon huomioiminen korkealla kierrosluvulla
• Yhden pidiketyypin käyttö kaikkiin sovelluksiin
• Näköala juoksun tekniset tiedot
• Hinta valinta suorituskyvyn sijaan

9. Miksi Precision Manufacturers Trust WDF:ään?

kloWDF, CNC-työkalunpitimet on suunniteltu syvällä ymmärryksellä todellisista koneistuksen haasteista. Ratkaisumme keskittyvät tarkkuuteen, kestävyyteen ja johdonmukaisuuteen, mikä auttaa valmistajia saavuttamaan vakaat prosessit ja ennustettavia tuloksia useissa CNC-työstösovelluksissa.

Kohdistamalla työkalunpitimen valinnan koneistustavoitteiden kanssa WDF tukee asiakkaita parantamaan tuottavuutta pienentäen samalla pitkän aikavälin toimintakustannuksia.

10. Usein kysytyt kysymykset (FAQ)

Q1: Kuinka usein CNC-työkalunpitimet tulisi vaihtaa?

CNC-työkalunpitimet on tarkastettava säännöllisesti ja vaihdettava, kun havaitaan kulumista, kulumista tai puristusvoiman heikkenemistä.

Q2: Ovatko kalliit CNC-työkalunpitimet aina parempia?

Ei aina. Parhaat CNC-työkalunpitimet ovat ne, jotka on sovitettu oikein käyttötarkoitukseen, materiaaliin ja koneen ominaisuuksiin.

Q3: Voiko yksi CNC-työkalun pidike toimia kaikille materiaaleille?

Vaikka mahdollista, sitä ei suositella. Eri materiaalit vaativat erilaisia ​​jäykkyyttä ja tärinänhallintaominaisuuksia.

Oikeiden CNC-työkalunpitimien valinta ei ole vain tekninen päätös – se on strateginen investointi koneistuksen laatuun ja tehokkuuteen. Jos etsit luotettavia CNC-työkalunpidinratkaisuja, jotka on räätälöity koneistustarpeisiisi,ota meihin yhteyttätänään ja anna WDF:n auttaa sinua optimoimaan CNC-toimintasi.
