Kuinka ei-standardi PCD-muovausleikkuri voi muuntaa korkean tarkkuuden koneistuksen

Artikkelin tiivistelmä: A PCD Ei vakiomuovausleikkurion suunniteltu koneistukseen, jossa standardileikkaustyökalut eivät pysty toistamaan tehokkaasti monimutkaisia ​​muotoja, askelmia, uria tai erikoisprofiileja. Yhdistämällä PCD-työkalupään kovametallirunkoon tämä räätälöity työkaluratkaisu tarjoaa erinomaisen kulutuskestävyyden, mittavakauden, sileän pinnan ja yksivaiheisen muovauskyvyn.Wangdefutarjoaa räätälöityjä PCD-työkaluratkaisuja vaativiin sovelluksiin auto-, ilmailu-, 3C-elektroniikan ja lääketieteellisten laitteiden valmistuksessa.

Sisällysluettelo

Mikä on ei-standardi PCD-muovausleikkuri?

Miksi PCD sopii tarkkuusmuovaukseen?

Tärkeimmät tekniset tiedot ja mukautusvaihtoehdot

Mitkä ovat tärkeimmät edut?

Missä sitä käytetään?

Kuinka valita oikea leikkuri?

Kuinka mukautetut työkalut parantavat tuotannon tehokkuutta?

Usein kysytyt kysymykset

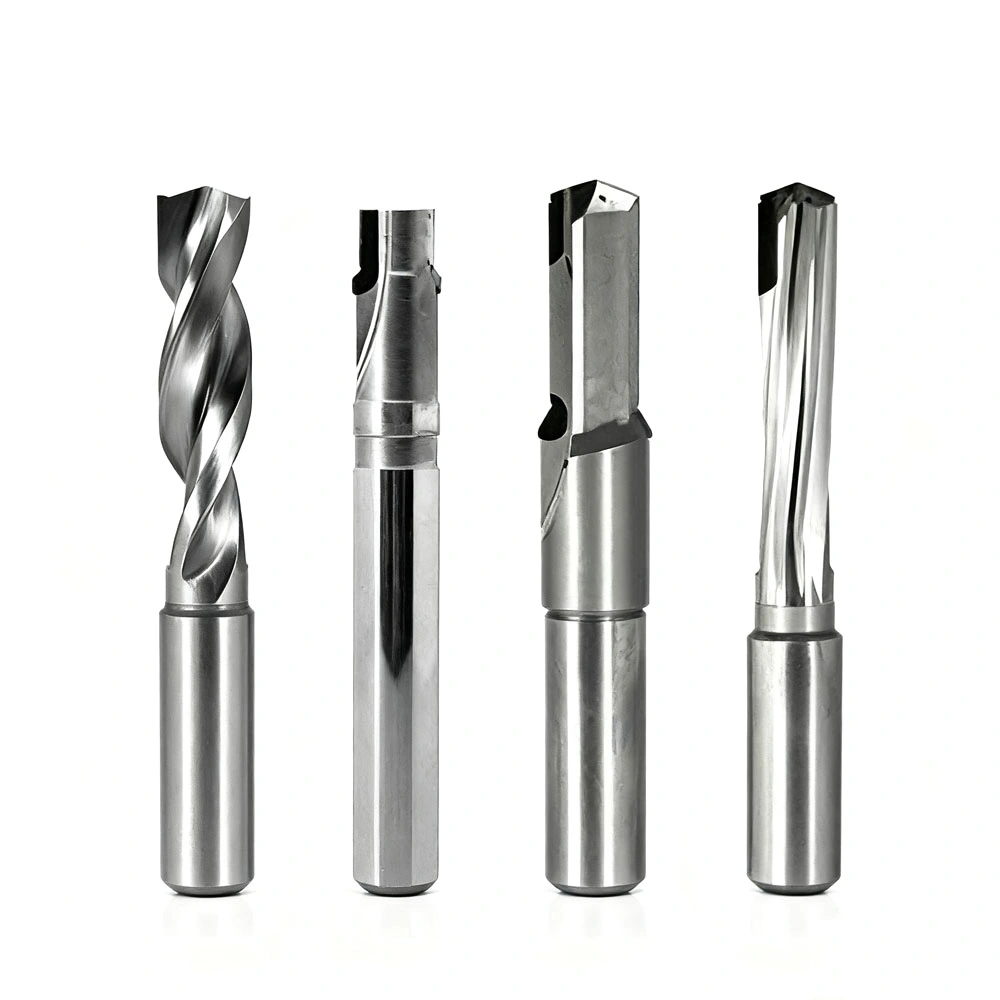

Mikä on ei-standardi PCD-muovausleikkuri?

A PCD ei-standardin muotoinen leikkurion mittatilaustyönä suunniteltu leikkaustyökalu, joka on kehitetty monimutkaisten tai epästandardien geometristen työkappaleiden työstöön. Toisin kuin perinteiset päätyjyrsimet tai yleiskäyttöiset jyrsimet, se on suunniteltu tietyn komponentin todellisten ääriviivojen, toleranssien, materiaalien ja tuotantovaatimusten mukaan.

Työkalu yhdistää tyypillisesti amonikiteinen timantti (PCD) leikkauspääerittäin lujalla kovametallirungolla. Tuotetietojen mukaan PCD-leikkausosa voi saavuttaa noin kovuuden8000 HV, kun taas sen lämmönjohtavuus voi olla noin700 W/mK. Nämä ominaisuudet auttavat ylläpitämään huippuluokan vakautta, vähentämään kulumista ja haihduttamaan koneistuslämpöä tehokkaasti.

Valmistajille, jotka tuottavat komponentteja, joissa on epäsäännölliset ääriviivat, porrastetut reikät, urit, kaarevat pinnat tai muut erikoisprofiilit, mukautettu muotoilugeometria voi eliminoida useita työstövaiheita. Sen sijaan, että käytettäisiin useita työkaluja muodon asteittaiseen toistamiseen, oikein suunniteltu muotojyrsin voi viimeistellä aiotun profiilin yhdellä koneistustoimenpiteellä.

Lisätietoja räätälöityjen työkalujen ominaisuuksista on Wangdefun ei-standardi mukautettujen työkalujen ratkaisuissa.

Miksi PCD sopii tarkkuusmuovaukseen?

Materiaalivalinnalla on suora vaikutus työkalun käyttöikään, pinnan laatuun, mittojen tasaisuuteen ja koneistuskustannuksiin. PCD on erityisen houkutteleva ei-rauta- ja hankausmateriaaleille, koska sen äärimmäinen kovuus ja kulutuskestävyys auttavat säilyttämään vakaan leikkuureunan pitkien tuotantosyklien aikana.

Korkea kovuus ja kulutuskestävyys

PCD on huomattavasti kovempaa kuin perinteinen kovametalli. Tämä mahdollistaa terän asteittaisen kulumisen kestävän jatkuvan koneistuksen aikana. Vakaampi reuna voi auttaa valmistajia säilyttämään mittatarkkuuden pidempään ja vähentää työkalujen vaihtotiheyttä.

Tehokas lämmönpoisto

Lämmön kerääntyminen voi aiheuttaa lämpömuodonmuutoksia ja vaikuttaa negatiivisesti koneistuksen tarkkuuteen. PCD:llä on korkea lämmönjohtavuus, minkä ansiosta leikkausvyöhykkeellä syntyvä lämpö voi haihtua nopeasti. Tämä ominaisuus on erityisen arvokas, kun työstetään alumiiniseoksia ja muita materiaaleja, joissa pinnan laatu ja mittapysyvyys ovat tärkeitä.

Vakaa pinnan viimeistely

Terävä ja kulutusta kestävä PCD-reuna voi tuottaa puhtaita ja tasaisia ​​leikkaustuloksia. Kun työkalun geometria on täsmällisesti sovitettu työkappaleeseen, monimutkaiset pinnat voidaan toistaa vähemmällä toissijaisilla toimenpiteillä.

Tärkeimmät tekniset tiedot ja mukautusvaihtoehdot

Koska muotoilutyökalut kehitetään yksittäisten työkappaleiden mukaan, ei ole olemassa yhtä yleistä konfiguraatiota. Työkalun mitat ja geometria tulee määrittää komponenttipiirustuksen, työstömateriaalin, CNC-laitteiden, tuotantomäärän ja vaaditun toleranssin perusteella.

Tämä räätälöintitapa tekee työkalusta enemmän kuin pelkän leikkaustarvikkeen. Siitä tulee koneistusratkaisu, joka on suunniteltu komponentin lopullisen geometrian ympärille.

Mitkä ovat ei-standardin PCD-muovausleikkurin tärkeimmät edut?

1. Yksivaiheinen muotoilu

Merkittävin etu on kyky yhdistää useita muovausvaatimuksia yhdeksi erikoistyökaluksi. Jos tavanomainen prosessi saattaa vaatia useita teriä ja työkalun vaihtoja, räätälöity muotoiluleikkuri voi mahdollisesti viimeistellä kohdeprofiilin yhdellä ajolla.

• Vähemmän koneistustoimenpiteitä
• Pienempi työkalun vaihtotaajuus
• Lyhyemmät tuotantosyklit
• Tasaisempi ominaisuuksien sijoittelu
• Pienempi riippuvuus useista viimeistelyprosesseista

2. Pidempi työkalun käyttöikä

PCD:n korkea kovuus ja kulutuskestävyys auttavat ylläpitämään leikkaustehoa toistuvan tuotannon aikana. Pidempi työkalun käyttöikä voi vähentää koneen keskeytyksiä ja yksinkertaistaa tuotannon suunnittelua, erityisesti suurten volyymien koneistuksessa.

3. Parempi pinnan laatu

Vakaa huippugeometria on välttämätön sileiden pintojen tuottamiseksi. Räätälöity muovausprofiili voi toistaa vaaditun muodon tarkasti samalla, kun se vähentää useiden työkalujen siirtymien aiheuttamien epäjohdonmukaisten työstöjälkien riskiä.

4. Sovelluskohtainen geometria

Jokainen komponentti asettaa erilaisia ​​työstöhaasteita. Terän muotoa, uran numeroa, kierrekulmaa, varren kokoonpanoa, halkaisijaa ja jäähdytysnestekanavan rakennetta voidaan säätää sovelluksen mukaan sen sijaan, että työkappale pakotettaisiin sopimaan vakiotyökaluun.

Missä sitä käytetään?

Räätälöidyt PCD-muovausleikkurit ovat erityisen hyödyllisiä, kun komponenttien geometria ja tuotannon yhtenäisyys ovat vaativampia kuin mitä standardityökalut voivat tarjota.

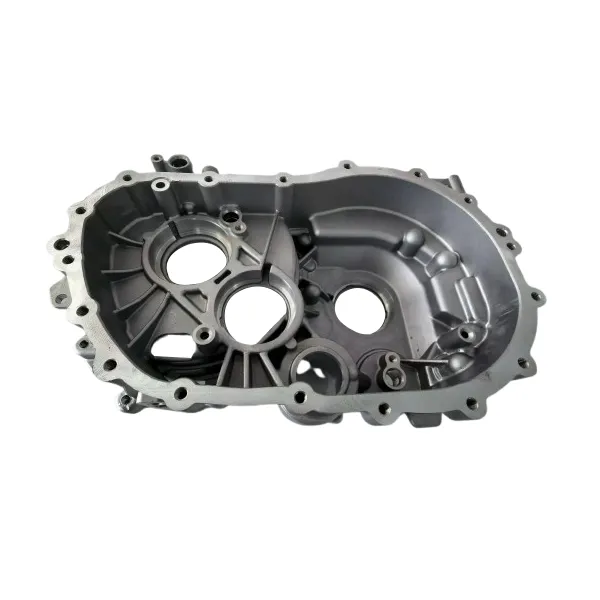

• Autot:Alumiiniseoskotelot, voimansiirtokomponentit, rakenneosat ja tarkkuusporrastetut reiät.
• Ilmailu:Hiilikuitukomposiittikomponentit ja kevyet rakenneosat, jotka vaativat hallittua viimeistelyä.
• 3C-elektroniikka:Alumiiniseoksesta valmistetut keskikehykset, kotelot ja tarkkuuskomponentit matkapuhelimiin ja tietokoneisiin.
• Lääketieteelliset laitteet:Tarkkuuskomponentit, joissa mittojen toistettavuus ja pinnan laatu ovat tärkeitä.
• Teollinen valmistus:Erikoisurat, epäsäännölliset ääriviivat, kaarevat profiilit ja räätälöidyt muovaustoimenpiteet.

Työkalu soveltuu erityisen hyvin ei-rautametallien, kuten alumiinin ja kuparin, sekä hiilikuitukomposiiteille, lasikuituvahvisteisille muoveille ja valikoiduille erittäin koville teknisille muoveille.

Kuinka valita oikea leikkuri?

Mukautetun muovaustyökalun valitseminen tulee aloittaa komponentista työkaluluettelon sijaan. Insinöörien tulee arvioida koko koneistusprosessi ennen työkalun geometrian viimeistelyä.

1. Määritä työkappaleen materiaali:Tunnista kovuus, hankauskyky, lämpöominaisuudet ja lastun käyttäytyminen.
2. Analysoi komponenttipiirros:Tarkista ääriviivat, urat, säteet, askelmat, reikäprofiilit ja mittatoleranssit.
3. Vahvista CNC-kone:Tarkista karan nopeus, teho, työkalun pidikkeen liitäntä, käytettävissä oleva jäähdytysneste ja koneistuskuori.
4. Määritä tuotantovaatimukset:Harkitse eräkokoa, sykliaikaa, työkalun käyttöikää ja vaadittua yhdenmukaisuutta.
5. Optimoi leikkurin geometria:Valitse sopiva halkaisija, urajärjestely, kierrekulma, varren rakenne ja muotoiluprofiili.
6. Vahvista lopullinen suunnittelu:Käytä CAD-piirustuksia ja koneistuspalautetta varmistaaksesi, että työkalu vastaa todellista tuotantoympäristöä.

Räätälöityjä työkaluja varten yksityiskohtaisen CAD-piirustuksen tai olemassa olevan näytteen tarjoaminen voi parantaa merkittävästi työkalun suunnittelun tarkkuutta. Myös tiedot työkappaleen materiaalista, koneen mallista, koneistusolosuhteista, vaaditusta toleranssista ja tavoitetuotantomäärästä ovat arvokkaita.

Kuinka mukautetut työkalut parantavat tuotannon tehokkuutta?

Muovausleikkurin taloudellinen arvo ei määräydy pelkästään sen ostohinnan perusteella. Tärkeämpi näkökohta on sen kokonaispanos koneistusprosessiin.

Esimerkiksi useita vakiojyrsintereitä vaativa komponentti voi sisältää toistuvia työkalun vaihtoja, uudelleensijoittelua, välitarkastusta ja lisäviimeistelytöitä. Erillinen muotoilutyökalu voi vahvistaa sopivat toiminnot ja vähentää prosessin monimutkaisuutta.

Tämä voi tarjota useita mitattavissa olevia etuja:

• Pienempi leikkausaika, joka johtuu työkalun vaihdoista
• Vähentynyt työstövaiheiden lukumäärä
• Parempi mittojen yhtenäisyys erien välillä
• Mahdollisesti alhaisemmat työ- ja tarkastusvaatimukset
• Ennustettavampi tuotantoaikataulu
• Parempi soveltuvuus automatisoituun CNC-tuotantoon

Wangdefu tukee räätälöityjä PCD-työkaluja tutkimuksesta ja kehityksestä sekä suunnittelusta tuotantoon asti. Sen tarkkuustyökaluliiketoiminnalla on yli vuosikymmenen kokemus, ja se palvelee auto-, ilmailu-, 3C- ja lääketieteellisten laitteiden sovelluksia. Yhtiö toteaa myös, että sen työkalujen tarkkuus voi saavuttaa korkean tarkkuuden, mikä tukee asiakkaita, jotka etsivät toistettavaa koneistussuorituskykyä.

Tutustu tarkkuusratkaisuihin osoitteessaCNC-leikkaustyökalutluokkaan.

Usein kysytyt kysymykset

Mikä on ei-standardin PCD-muovausleikkurin päätarkoitus?

Sen päätarkoitus on työstää monimutkaisia ​​tai räätälöityjä työkappaleprofiileja erityisellä leikkausgeometrialla. Se voi yhdistää useita muovausvaatimuksia yhdeksi työkaluksi ja voi vähentää useiden työstöoperaatioiden tarvetta.

Mitä materiaaleja PCD-muovausleikkurit voivat työstää?

Ne soveltuvat yleensä ei-rautapitoisille materiaaleille, kuten alumiinille, kuparille ja niiden seoksille. Työkalun suunnittelusta riippuen niitä voidaan käyttää myös hiilikuitukomposiitteihin, lasikuituvahvisteisiin muoveihin ja valikoituihin konepajamuoveihin.

Voidaanko leikkurin halkaisijaa ja terän geometriaa mukauttaa?

Kyllä. Halkaisija, teräprofiili, urien lukumäärä, kierrekulma, varren kokoonpano ja muut rakenteelliset ominaisuudet voidaan suunnitella työkappaleen piirustuksen ja koneistusvaatimusten mukaan. Saatavilla olevat mitat eivät rajoitu yhteen vakiokokoon.

Mitä tietoja tarvitaan mukautetun muotoiluleikkurin kehittämiseen?

Yksityiskohtainen CAD-piirustus on erittäin suositeltavaa. Insinöörien tulee myös ilmoittaa työkappaleen materiaali, tavoitetoleranssi, työstölaitteet, karan olosuhteet, tuotantomäärä ja nykyiset koneistusongelmat. Olemassa oleva työkalu- tai komponenttinäyte voi myös auttaa tarkentamaan suunnittelua.

Miksi valita PCD perinteisen kovametallileikkurin sijaan?

PCD tarjoaa huomattavasti korkeamman kovuuden ja kulutuskestävyyden, mikä voi auttaa säilyttämään terävän leikkuureunan pidempään. Sopiviin sovelluksiin tämä voi parantaa mittojen vakautta, pinnan laatua, työkalun käyttöikää ja yleistä koneistustehokkuutta.

Johtopäätös

Oikein suunniteltuPCD ei-standardin muotoinen leikkurivoi muuttaa monimutkaisen koneistuksen kontrolloidummaksi ja tehokkaammaksi prosessiksi. Sen PCD-kovuuden, räätälöidyn muovausgeometrian, kovametallirungon lujuuden ja yksivaiheisen koneistuskyvyn yhdistelmä tekee siitä arvokkaan vaihtoehdon tarkkuuskomponenteille, joilla on vaativat muodot ja pintavaatimukset. Yli vuosikymmenen kokemuksella tarkkuustyökaluista Wangdefu tarjoaa räätälöityjä ratkaisuja valmistajille, jotka etsivät luotettavaa suorituskykyä ja sovelluskohtaista työkalujen suunnittelua. Jos olet kehittämässä monimutkaista koneistusprosessia tai tarvitset leikkurin, joka on suunniteltu komponenttipiirustuksen ympärille,ota meihin yhteyttäkeskustellaksesi työkaluvaatimuksistasi ja saada räätälöity ratkaisu.
