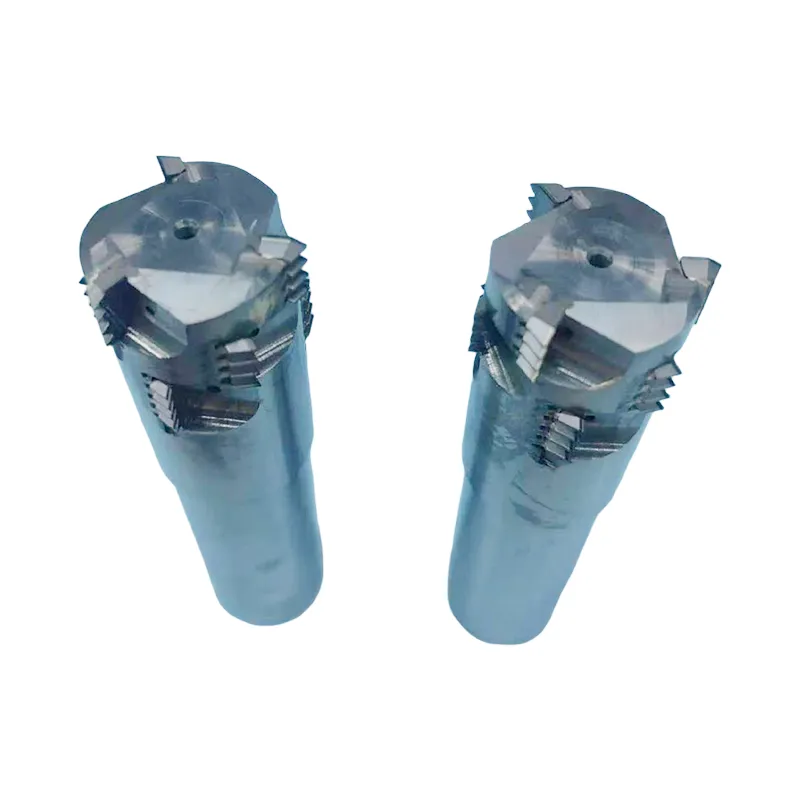

Poraus- ja kierreleikkurit ISO-metristen kierteiden koneistukseen

Uusimmat poraus- ja kierreleikkurit ISO-metristen kierteiden koneistukseen ovat all-in-one-työkaluja, jotka on suunniteltu luomaan tarkkoja ISO-standardin mukaisia ​​kierteitä metalleihin, mukaan lukien hiiliteräs, ruostumaton teräs, valurauta, alumiini ja titaaniseokset. Perinteisistä kierteitysprosesseista poiketen näissä leikkureissa on poraus, viisto ja kierteitys, mikä mahdollistaa kerta-asennuksen läpimeneville tai umpirei'ille. Tämän ansiosta ne sopivat täydellisesti autojen moottorilohkoihin, muottikomponentteihin, ilmailu- ja avaruuskokoonpanoihin ja tarkkuuskoneen osiin, joissa korkea tarkkuus ja tehokkuus ovat kriittisiä.

Tekniset tiedot

Tyypilliset sovellukset

Autot: moottorilohkot ja vaihteistokotelot M4–M20-kierteillä; TiAlN-pinnoitetut leikkurit säilyttävät IT7-tarkkuuden yli 2000 reikään työkalua kohden.

Muotin valmistus: Korkean tarkkuuden muotin paikannusreiät hienoilla ISO-kierteillä; kerta-asennus eliminoi toissijaiset kiinnitysvirheet.

Precision Machinery: Umpireikäkierteet mekaanisia osia varten; tehokkuus paranee 40 % verrattuna perinteiseen poraukseen ja kierteitykseen.

Ilmailu: Erittäin lujat komponentit titaanista ja korkean lämpötilan seoksista; sisäinen jäähdytys varmistaa tarkat kierteet, jotka täyttävät ilmailustandardit.

Keskeiset edut

ISO-yhteensopiva muotoilu + erittäin kova ydin Laadukkaat poraus- ja kierreleikkuremme ISO-metristen kierteiden koneistukseen on valmistettu erittäin hienosta WC-Co-kovametallista, jonka kovuus on jopa HRA92+ ja joka säilyttää tarkan ISO 60°:n kierteiden geometrian. Pinnoitteet, kuten TiAlN tai TiSiN, lisäävät kulutuskestävyyttä, vähentävät kitkaa ja pidentävät työkalun käyttöikää 3–5 kertaa pinnoittamattomiin työkaluihin verrattuna.

Integroitu poraus ja kierteitys Poran, viisteen ja kierteiden jyrsinnän yhdistäminen yhdeksi toimenpiteeksi lyhentää asetusaikaa yli 60 %, eliminoi useat työkalun vaihdot ja sopii ihanteellisesti sokeareikille ja olakkeen kierteille. Lyhyet, jauhemaiset lastut takaavat sujuvan evakuoinnin ja minimaalisen lastun tukkeutumisriskin.

Monihampainen spiraalimuotoilu vakautta varten 3–4 uraa jakavat leikkausvoimat tasaisesti, minimoivat tärinän ja saavuttavat tasaisen kierteen laadun. 35°:n kierreurat, joissa on sisäiset jäähdytysnestekanavat, optimoivat lastunpoiston, alentavat leikkauslämpötilaa ja tukevat syväreikätyöstöä jopa 5:1 pituuden ja halkaisijan suhteen.

Laaja yhteensopivuus ja kustannusten hallinta Yksi leikkuri käsittelee vasen- tai oikeakätisiä kierteitä, useita kierteiden nousuja ja karkeita tai hienoja ISO-kierteitä. Yhteensopiva CNC-työstökeskusten, sorvien ja kierrekoneiden kanssa, nämä leikkurit alentavat tuotantokustannuksia ja vähentävät työkappaleen romua jopa 80 %.

Suositellut leikkausparametrit

Huomautuksia: Pohjareiän halkaisija = kierteen nimellishalkaisija – (1–1,0825) × nousu. Umpireiät vaativat 1–2-kertaisen nousun turvamarginaalin. Käytä kovien materiaalien jäähdytysnestettä työkalun käyttöiän pidentämiseksi.

Laadunvarmistus ja sertifiointi

Saksalainen TUV-sertifioitu tuotantojärjestelmä

Useita patentteja ISO-metrisille kierretyökaluille

100 % tarkastus CMM:n ja korkean tarkkuuden mittauslaitteiden avulla

Jokainen leikkuri on tarkastettu kierteen tarkkuuden, pinnan viimeistelyn ja mittojen yhtenäisyyden suhteen

Pakkaus ja toimitus

Yksilöllinen suojapakkaus

Joukko- tai räätälöidyt sarjat

Nopeat kansainväliset toimitukset Kiinan tehtaalta

Mukautettu merkintä saatavilla OEM-ostajille

Myynnin jälkeinen tuki

Asennusohjeet ja ohjevideot

12 kuukauden takuu korjauksen tai vaihdon kanssa

Tekninen konsultointi leikkausparametrien optimoimiseksi mihin tahansa ISO-metriseen kierteityssovellukseen

Miksi valita Wangdefu?

Johtava ISO-metristen kierretyökalujen valmistaja, toimittaja, tehdas Kiinassa

Tuki nopeasta prototyypistä massatuotantoon; toimitus 24 tunnissa

Mukautettavat kierrekoot, uramallit, pinnoitteet ja sisäiset jäähdytysnestevaihtoehdot

Todistettu luotettavuus auto-, muotti-, ilmailu- ja tarkkuusteollisuudessa

FAQ

K: Voidaanko standardista poikkeavia ISO-säikeitä tuottaa?

V: Kyllä, Wangdefu voi räätälöidä poraus- ja kierreleikkureita ISO-metristen kierteiden koneistamiseen piirustustesi tai näytteidesi mukaan.

K: Mitkä materiaalit ovat yhteensopivia?

V: Hiiliteräs, ruostumaton teräs, seosteräs, valurauta, alumiini, titaani ja korkean lämpötilan seokset.

K: Kuinka kauan leikkurit kestävät?

V: Työkalun käyttöikä on 3–5 kertaa pidempi kuin HSS-vastineet materiaalista ja leikkausolosuhteista riippuen.

K: Annatko käyttöopastusta?

V: Kyllä, jokaisen leikkurin mukana tulee käyttöohjeet ja videoohjeet.
